設備基本參數
1..主電路采用220V50HZ交流電源供電，測試電源采用調壓器0-220V獨立電源，使用0.4-0.6MPa壓縮空氣；設備外形尺寸3.5米X1米X0.9米長寬高（可根據客戶需求協商定制具體以實物為準）；
2..采用維綸通觸摸屏顯示
3..采用三菱PLC控制系統
4.使用數據采集模塊與通訊接口可以與生產及設備管理軟件交換數據
5.具備數據儲存及調用功能
6.采用艾普檢測高精度流量儀器，具備校準數據測試功能
7.具備流量定點定量測試功能
8.根據客戶產品測試要求及產品工藝，自由輸入?yún)?shù)進行測試節拍工序時間設定；

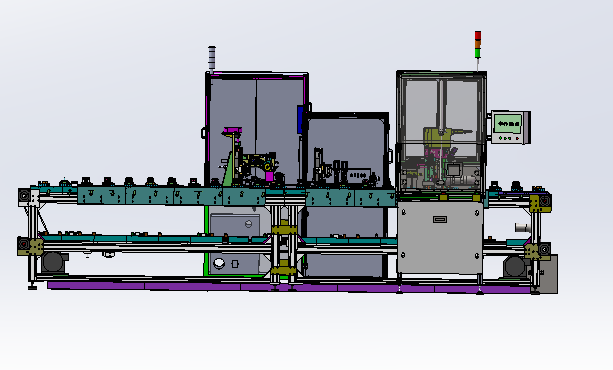

檢測線分四段流程：
1.第一段為老化測試；上工序?qū)㈦姍C(jī)放入工裝夾好電源線，設定拉速度，電機經過第一段倍速鏈工裝進行老化；
2、第二段為自動裝楓葉系統，采用滑軌式在線自動安裝拆卸負載楓葉；
3、第三段為測試工位，可以測轉速、正反、低起、耐壓絕緣、功率電流電壓；
4、第四段為激光打自動打碼，設備采用二次定位精準識別自動打碼；

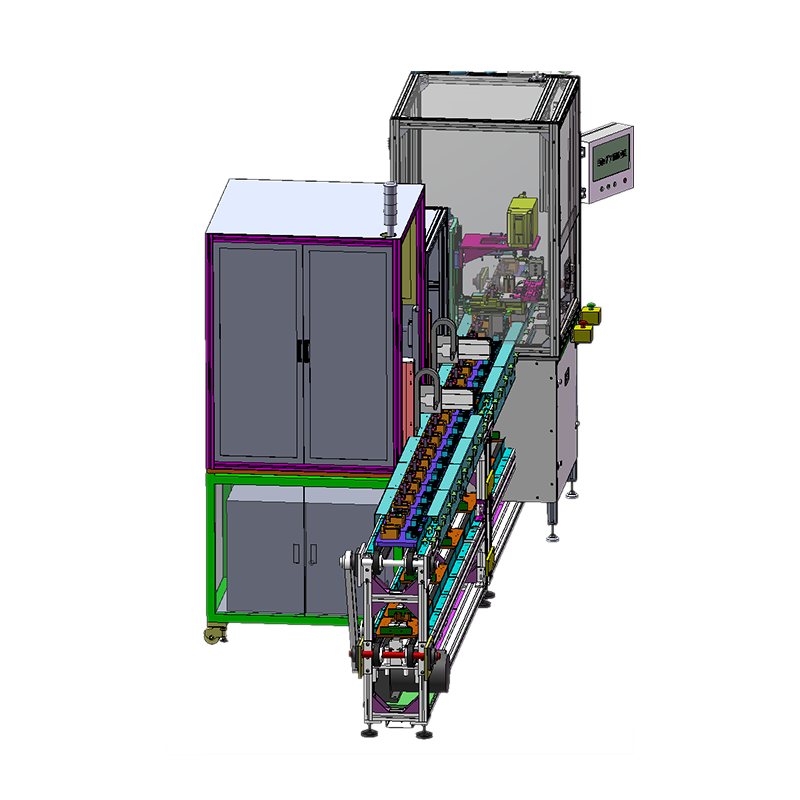

六個單元系統：
1、倍速鏈單元，主線采用3.5米倍速鏈結構，使用阻擋工裝板結構，提高設備精度及運行速度；
2、工裝夾具單元，采用電木板為基板，非標定制工裝，絕緣與耐磨性好，各工序使用二次定位精度高；工裝板初步設計為30套；
3、老化磨合工位單元，采用在線磨合老化；（節拍4-7秒、老化時間8-14秒、可根據客戶需求設定）
4、自動加載負載單元，設備可以在線自動加載及拆卸負載；
5、性能檢測單元，可以根據客戶需求，對電機方向、轉速、功率電流、耐壓絕緣、匝間性能進行在線測試，并在線自動抓出不合格品；
6、激光打標及打包系統，設備利用客戶自有的激光打標設備進行在線打標，并預留打包工位。
